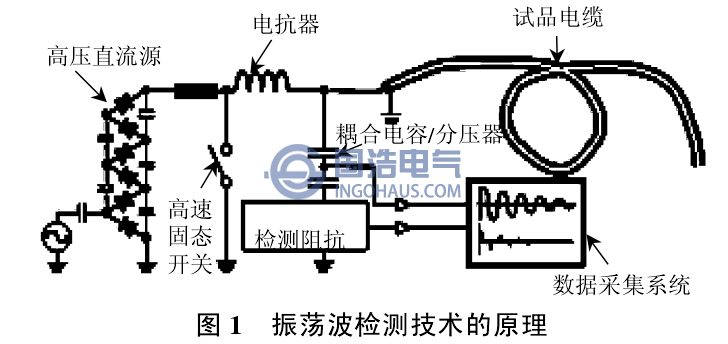

振蕩電壓波測試方法的基本原理是利用電纜等值電容與外接電感、回路直流電阻構成的LCR欠阻尼振蕩電路。振蕩波檢測系統的構成如圖1所示,包括高壓直流源、無暈電抗器、高速固態開關、局部放電及電壓檢測系統,數據采集系統、試品電纜等。工作過程分為2個階段:一是直流充電階段,在圖1中,高速固態實時開關斷開,高壓直流源通過無暈電抗器對試品電纜充電,在試品電纜的芯線和接地層之問累積靜電荷;二是振蕩電壓生成及局部放電檢測階段。圖1中,高速固態開關瞬問閉合,電纜芯線上儲存的正電荷與外皮中的負電荷發生中和,電纜等值電容與電抗器電感、直流電阻形成LCR欠阻尼振蕩回路,在試品電纜芯線及接地層之問產生近似于工頻的阻尼振蕩電壓,激發出電纜絕緣缺陷處的局部放電信號,基于脈沖電流方法進行檢測。
